水泵結構：
IH型化工泵主要零部件（見結構圖）有1-泵體、2-葉輪、3-泵蓋、4-機械密封、5-中間之架、6-懸架部件、7-泵軸部件等。泵的旋轉方向，從驅動端看，按順時針?lè)较蛐D(zhuǎn)。
泵的結構特點（見圖）是，泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的連接把泵體夾緊在中間。泵體是軸向吸入、徑向排出、腳支承式，可直接固定在底座上。懸架部件通過止口固定在中間支架上，并用懸架支架支撐底座上，為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口連接管路、泵體和電動機,只需拆下加長聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上一種通用的結構形式。
拆卸順序：
1、 擰下泵體上的放液管堵和懸架體上的放油管堵，放凈泵內液體及懸架體內儲油室的存油。如有外因液密封管路的，亦應拆下。
2、 拆出加長聯軸器的中間連接件拆開泵體與中間支架聯接螺栓，將中間支架、懸架部件、密封部件等全部轉子組件從泵體重取出。
3、 松開葉輪螺母，取出葉輪和鍵。
4、 將泵蓋連同軸套、機械密封端蓋及機械密封等組合件一起從軸上去下，此時應該注意勿使軸套與泵蓋等相對應華東。然后再把機械密封端蓋拆開，將機械密封連同軸套一起取出。再把軸套和機械密封拆開。如果是軟填料密封：可以先從泵蓋上去下軸套，在順次拆下填料壓蓋、填料和填料環等。對結構特殊的機械密封，要注意其不同的拆裝方式。
5、 拆下中間支架和懸架支架
6、 拆下IH型化工離心泵的泵聯器和鍵。
7、 拆下懸架兩端的防塵盤和軸承的前、后蓋。再把軸連同軸承一起從懸架中取出。
8、 最后拆下化工離心泵的軸承和軸。
注意事項： IH型化工離心泵的泵的裝配順序基本上可以按照泵的拆卸順序的逆向進行。但是在裝配的時候要注意檢查各密封面墊片是否完好，并注意不能漏裝墊片和更換不完好的墊片。

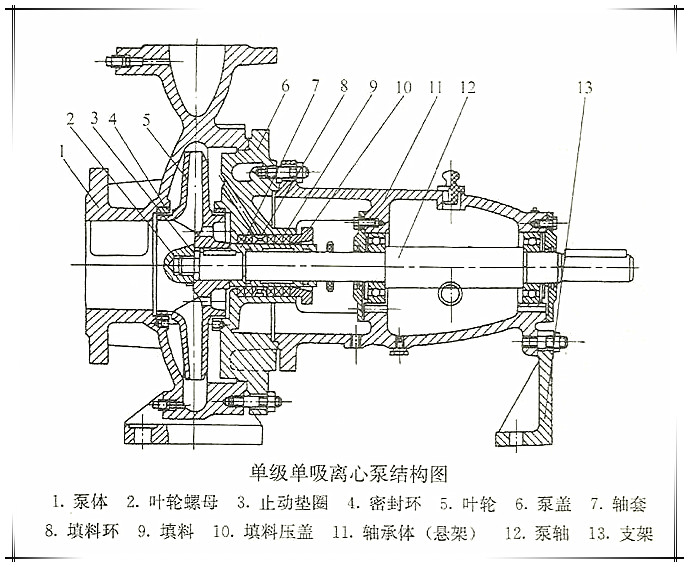

水泵結構圖：
