| 產品概述 | |
|
TSWA臥式多級泵供輸送不含固體顆粒的清水及物理化學性質似于水的液體之用。 主要用于高壓給水、高層建筑給水,也可用于廠礦給排水。 泵的流量從10~155 m3/h,揚程范圍為15~300m,配套功率范圍2.2~200kw,口徑范圍為50~150mm TSWA型介質使用溫度不超過80℃。 1、TSWA臥式多級泵為多級節段式結構,其吸入口為水平方向,吐出口為垂直向上布置,設有50、75、100、125、150等口徑,用戶根據流量、揚程的需求選擇不同品徑和級數的泵來得到滿足; 2、TSWA臥式多級泵主要由進水段、中段、導葉、葉輪、出水段及軸承體部件、密封部件等組成,其結構設計合理; 3、TSWA臥式多級泵的轉子部件由中碳鋼軸、鑄鐵葉輪、平衡盤及軸套等組成,轉子兩端支承在干油潤滑的滾動軸承上,由于葉輪極好的動靜平衡及平衡盤的水力平衡作用,使得泵運行起來十分平穩,且噪聲低、振動小。 4、進水段、中段及出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封,為防止液體從兩端主軸泄漏,設軟填料軸封,同時在軸上裝有橡膠擋水圈、O型橡膠密封圈,以防水是入軸套腔內; 5、為防止中段和導葉磨損,特設葉輪密封環及導葉套等易損零件,當葉輪與這些易損件之間的間隙超過規定值時應予以列換; 6、TSWA臥式多級泵與電動機同時裝在公用的鑄鐵底座上,其扭矩通過彈性聯軸器來傳遞。 |
|
| 產品特點 | |
|
1、水力模型先進，效率高，性能范圍廣。
2、泵結構緊湊、布置合理、外形美觀。
3、進出口徑相同，便于管路連接。
4、泵運行平穩，噪音低，壽命長。
5、密封可靠、無泄漏。
型號意義
例如：100TSWA*5
100-泵進入口直徑
T-透平式
S-單級葉輪
W-輸送溫度低于80℃的清水或類似于水的液體
A-新一代產品
5-泵級
|
|
| 產品用途 | |
| 適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等 | |

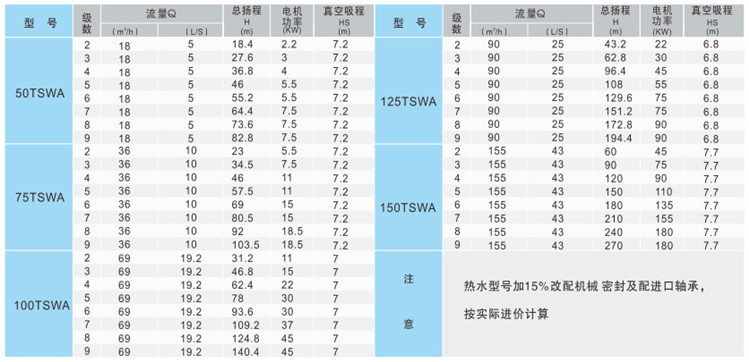

| 性能參數 | |
 |
|
